中卫液压支架千斤顶立柱试验台：

立柱试验台增压缸不上压维修流程

企业视频展播，请点击播放

视频作者：山东昊洲矿业安全装备有限公司

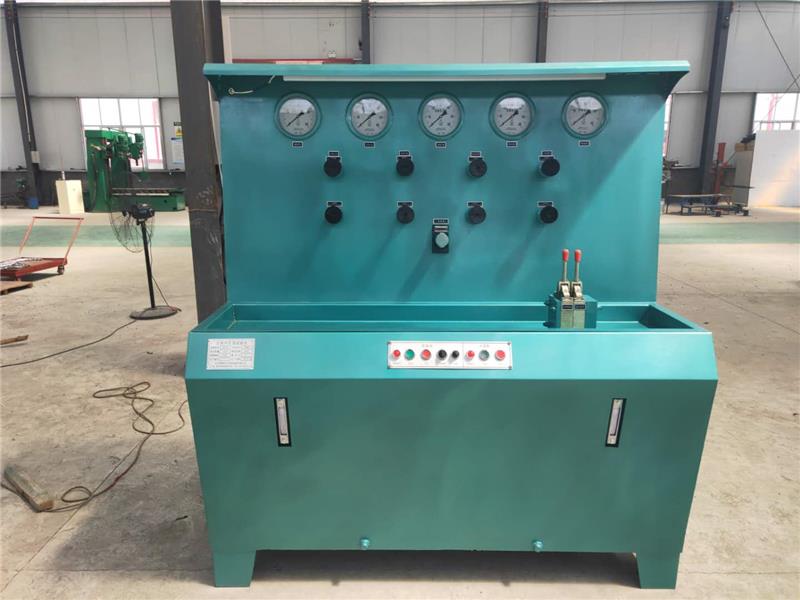

立柱试验台系统介绍

1 、液压系统设计

试验台液压系统由三部分组成：

(1) I 為液压源部分，主要由高压油泵站、低压乳化液泵、压力控制系统和增压回路组成。

油泵岀口压力由溢流阀调定。油泵输出的液压油驱动双向增压缸将压力增压1°倍，压力為

SOMPao

乳化液泵站输出压力由溢流阀调定，其作用是给被试阀充低压液进行低压密封试验和给换向阀

充液进行换向机能试验。

(2) H為试验系统部分，由换向阀、向阀、截止阀、稳压罐、压力表及压力传感器等组成。A、

B、P、T 是试验台的四个压力出口。同时A 口、B 口在试验台右侧各有一个外接口，用来连接外部

小油缸(用户自备)对换向阀进行换向机能试验。

(3) m 為被试液压件部分。被试液压件的进出液口分别与试验系统部分II的A、B、P、T 口相

连。

ZSW型立柱内加载荷试验机根据《MT313-1992液压支架立柱技术条件》标准，配合液压试验台可以完成对液压立柱和各类液压缸所要求试验项目的试验，如:立柱、千斤顶的加载试验；支柱液压缸的跑合试验；柱筒的焊缝强度打压试验等。高低压密封试验等。因此是厂矿液压试验维修工作中用途较广的一种载荷试验机。

　　技术特征：

 较大加载力： 2000/3009/KN 额定加载力：1980/2750/KN

　　返程缸径： 100/mm 行程缸距离:800/mm

　　加载長度范围：1500-3500/mm 各类综采液压缸
