lby-2顶板离层仪：

深基点锚头应固定在钻空深部5m处稳定岩层内，浅基点固定在钻孔2-2.5m处(钻杆端部位置)。当锚杆锚固范围内有离层时，顶板(套管)沿外测筒向下移动，移动量有由测筒标尺指示。当锚固范围顶板离层时，外测筒与顶板相对位置不变，但沿内测筒向下滑动，表明顶板有离层，离层量由内测筒标尺指示。当锚杆锚固范围内、外都有离层时，内外测筒分别有离层显示，其显示值之和為总离层值。

企业视频展播，请点击播放

视频作者：山东昊洲矿业安全装备有限公司

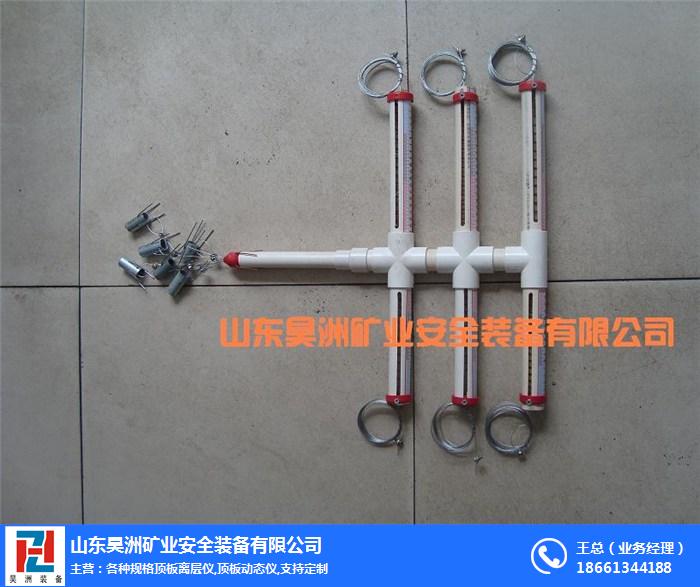

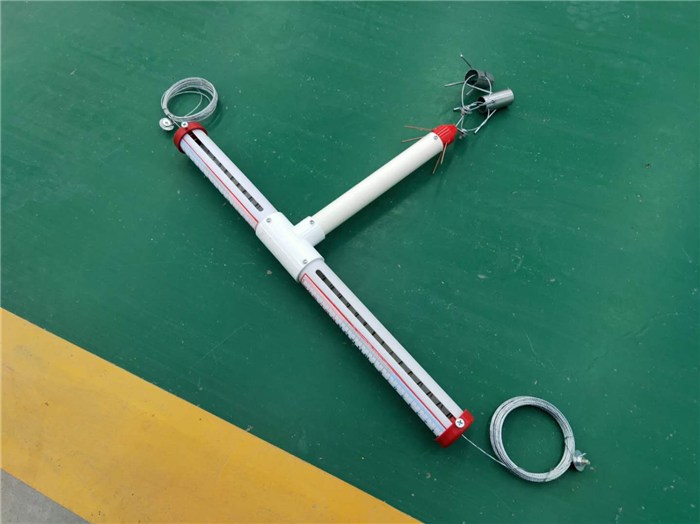

顶板离层仪主要有基点锚固器、钢绞線、套筒、游标尺、拉紧螺丝组成。

根据顶板离层的测量原理 , 结合现场实际 , 提出了以霍尔元件為基础的直線位移传感器 , 实现顶板离层量的非接触测量 , 采用以单片机為核心的微電子技术实现监测信号的处理、显示、报警及传输功能 , 同时实现在地面生产指挥中心对矿井巷道顶板离层状态的实时、遠程监控。并对研制的智能型顶板离层监测仪的应用效果进行了分析总结。

一、顶板离层指示仪的安设范围和要求

1、煤巷锚杆支护巷道必须进行日常离层监测，巷道根据岩性每进尺50m必须按要求安设一个顶板离层指示仪，在地质构造带与巷道交岔点内额外增补。顶板离层指示仪安设与锚杆施工同时进行；标志牌必须悬挂在顶板离层指示仪旁；

2、采用LBY—3型双基点锚固顶板离层指示仪，深基点锚头应固定在锚索锚固段稳定岩层内（8米）；浅部基点固定在锚杆锚固端位置（2米）。

3、顶板离层指示仪一般安设在巷道中線上，当遇到断层或特殊情况时，安装在预计的zui大挠度位置。
