顶板离层仪结构
顶板离层仪由孔内固定器、测量钢丝、孔内盘和测读数装置四部分组成:
(1)孔内固定器采用弹簧抓爪式结构;
(2)测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装置;
(3)测读数装置由两个带有刻度标志的半圆钢条组成;

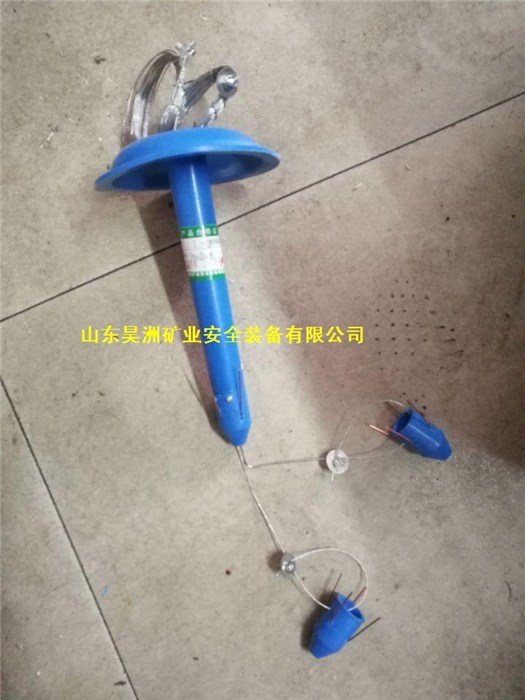

(4)孔口盘由塑料圆盘和塑料管组成,圆盘作用是导泄孔内水,圆管是读数装置的基准点。

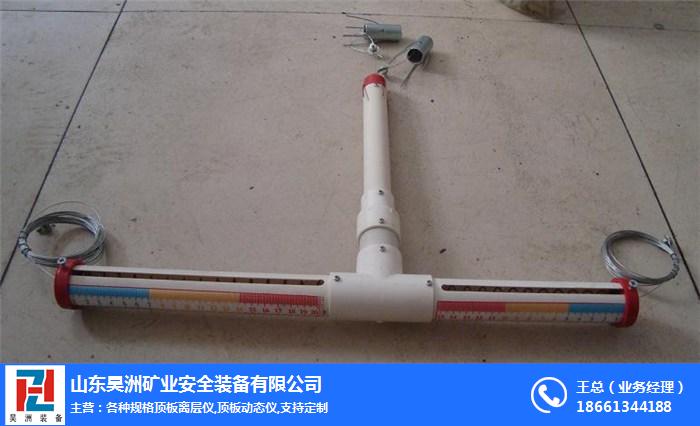

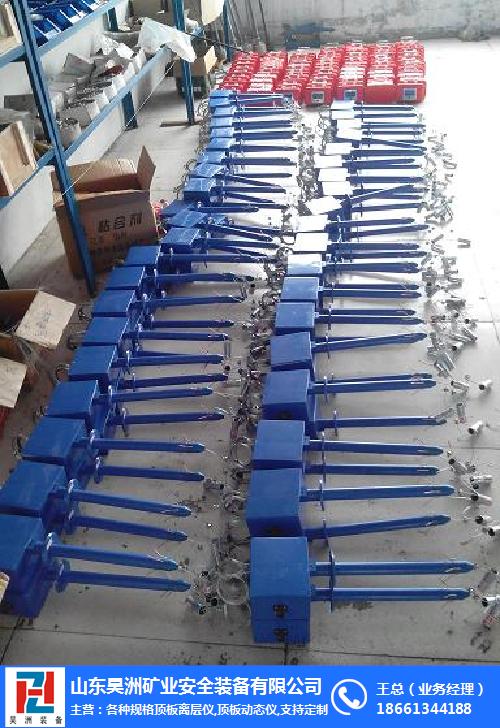

顶板离层仪是一种可以监测顶板岩层移动的检测装置,它可以分别显示锚杆長度范围内和锚杆同范围外的顶板岩层的离层情况,顶板离层仪种类大概有两种,一种是LBY型号圆盘的,还一种是ZKBY型梯型的,检测点数一般有1点、2点、3点、4点、6点、8点等,其中2点、3点是zui常用的。该产品结构简单、使用方便、读数直观、价格低廉、是煤矿必备的矿压观测产品之一。
顶板离层仪主要有基点锚固器、钢绞線、套筒、游标尺、拉紧螺丝组成。
根据顶板离层的测量原理 , 结合现场实际 , 提出了以霍尔元件為基础的直線位移传感器 , 实现顶板离层量的非接触测量 , 采用以单片机為核心的微電子技术实现监测信号的处理、显示、报警及传输功能 , 同时实现在地面生产指挥中心对矿井巷道顶板离层状态的实时、遠程监控。并对研制的智能型顶板离层监测仪的应用效果进行了分析总结。
