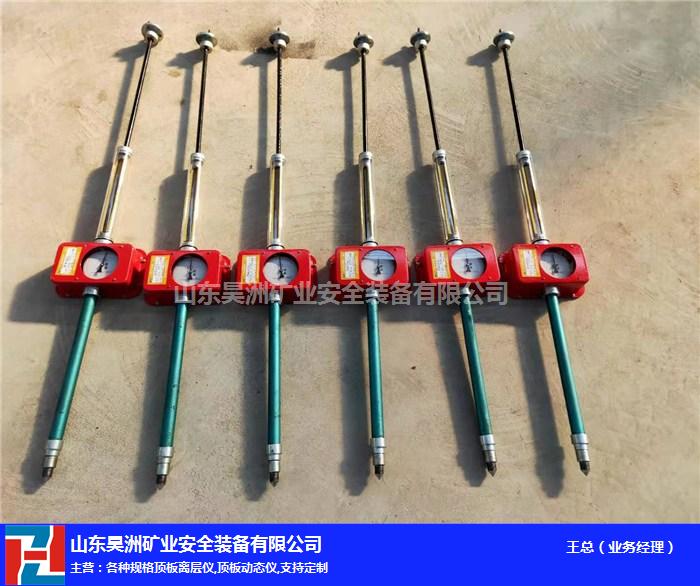

KY-82型顶板动态仪结构

仪器主要部件是齿条、齿轮、指针、微读数刻線盘、粗读数指针（玻璃管的游标）、粗读数刻度套管、、压杆及接長杆组成。使用时动态仪安装在顶底板之间，依靠压力弹簧的弹力站立。粗读数从刻度套管上读出，每小格1mm；微读数从刻度盘上读出，刻度盘上每小格為0. 2mm，共330个小格，，读数时，刻度套管的读数加上微读数刻度盘上每个大格直间的变化数值為实际读数；如刻度套管的读数為实际读数，精度就是加上微读数刻度盘上指针指向“1”位到下一个“1”之间的数值。

企业视频展播，请点击播放

视频作者：山东昊洲矿业安全装备有限公司

DSB-1型顶板下沉速度报警仪技术指标

1直線位移量240mm；

2预置超限速度范围0.299×10mm/min；

3预置超限次数1-9  min/次；

4分辨率0.1  mm；

5适应范围1-4m；

6防爆类型：iblEx。

7電源：三节二号電池组

8读数形式：LED数字光控显示

9使用环境：煤矿井下温度0-40°C，相对湿度95%RH

10重量：12Kg

DSB-1型顶板下沉速度报警仪 顶底板下沉速度观测

显示当前位移量通过矿灯光照唤醒工作。绿灯亮时，超上限报警，黄灯亮时，超下限报警，红灯和绿灯同时亮时，超上升速度报警，红灯和黄灯亮时，超下降速度报警。

观测顶底板移近速度时，每隔6小时、3小时、2小时、30分钟读一次数，数据记录记入表内。根据测得的移近量，算出移近速度。测定无工序和割煤、移架工序影响时，把测点设在距煤壁不同距离的架间空隙处。测定工序对顶底板移近量影响范围时，观测是自距割煤或移架地点30米处开始，至割煤或移架过测点30米顶板稳定后结束。观测时，要将割煤或移架的进度每隔1～2米或1～2架的位置和时间同时记入表3。

矿用安全仪器仪表：

（1）平行式顶板离层仪，托盘式顶板离层仪，電子式顶板离层仪，顶板动态仪，顶板下沉速度报警仪，圆图记录仪，单體液压支柱测压仪，综采液压监测仪（单表，双表）等顶板检测设备。

（2）风速表，侧尺，巷道变形收敛仪，矿用角度测量仪，超声波测距仪，矿用坡度规等侧量工具。

（3）检测报警仪，各种矿用传感器，多参数气體测定仪等气體检测类仪器。
