衡水老式拆柱机偏心轮：

       支柱拆柱机是矿用单體液压支柱拆卸设备，是支柱维修必不可少的设备之一。它具有夹紧力矩大，抱紧机构可移动，对底座可前顶后拉等优点，在拆柱过程中实现机械化，从而加快了拆柱和维修过程，大大减轻工人劳动强度，目前是國内集成化程度gao，拆卸范围广的一种拆柱机。

企业视频展播，请点击播放

视频作者：山东昊洲矿业安全装备有限公司

单體液压支柱拆柱机是单體液压支柱拆柱设备，它能拆卸锈蚀严重，用现有设备很难拆卸的支柱，并使拆柱过程基本上实现了机械化，加快拆柱和维修进程，是國内较好的一种拆柱设备。能完成三用阀、底座、手把體、顶盖及活柱體的拆卸任務，实现了一机多能。

主要技术参数：  ①可拆卸支柱缸径（内径）100 mm，②可拆卸支柱高度1400～2500mm，  ③泵站压力：14.7MPa，  ④流 量>40升/分，  ⑤工作介质：含5%M10或MT的乳化液，  ⑥外形尺寸（長×宽×高）： 4100×1530×840mm，  ⑦主電机功率5KW。

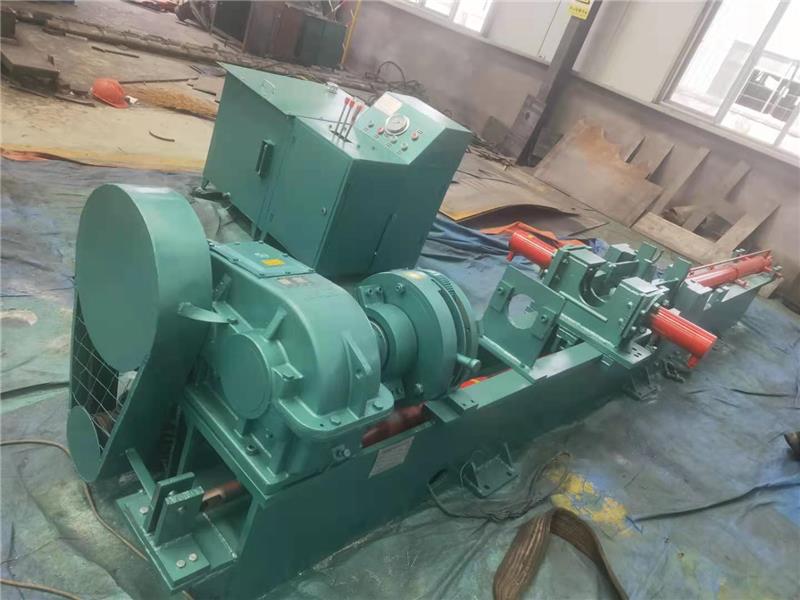

一种新型单體液压支柱拆柱机，它由床身、主减速器、折阀装置、调心卡盘、液压夹头、导向滑車、拔柱油缸、卸盖装置、辅助油缸、液压系统和電器控制部分组成，其特征在于床身一端上装有主减速器，其输出轴以键与联轴盘配合连接，联轴盘和调心盘采用十字头联接方式，并用两半园卡环将两者连接一起；双向卡板靠销轴固定在调心盘和轴架之间而构成偏心夹紧机构；轴架用螺钉固定在调心盘上；液压夹头靠压板夹紧在床身矩形导轨中段上，夹紧油缸用螺钉固定在夹头底板一端，牙板用螺钉固定在夹头的梯形槽上；手把體档块用螺钉固定在夹头一侧面上；卸盖装置的架體靠压板夹紧在床身矩形导轨尾部上，架體上对称地用销轴固定两个可水平活动的档块；辅助油缸装置用螺钉固定在床身矩形导轨尾端上；拆阀装置的两支架用螺钉固定在床身中段一侧，两支架支撑两根导轨，机座由轴套同导轨配合滑动；拆阀减速机用螺钉固定在机座上，轴套以键连接拆阀减速机输出轴，拆阀套以键同轴套配合联接；导向滑車的滑車架體由上、下轴上的滚轮夹着矩形导轨来支承和导向，并与拔柱油缸用销轴绞接，轴套焊接在滑車架體上端，销轴插入轴套孔中。
