贵州矿用锚杆调直机说明书：

MTZ-1型锚杆调直机工作原理及结构：

本机由泵站提供动力，工作时将弯曲的锚杆在压紧装置下进行初步压直，然后插入前后夹紧装置夹紧，启动主工作油缸进行拉直，使之产生塑性变形，从而达到修复的目的，使锚杆拉直。

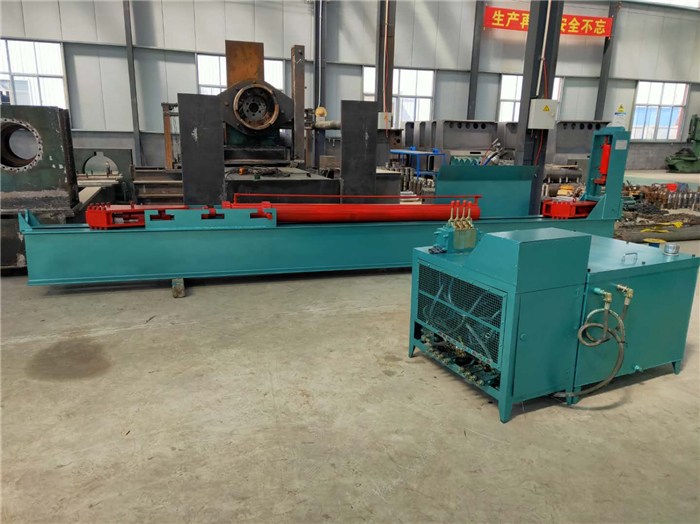

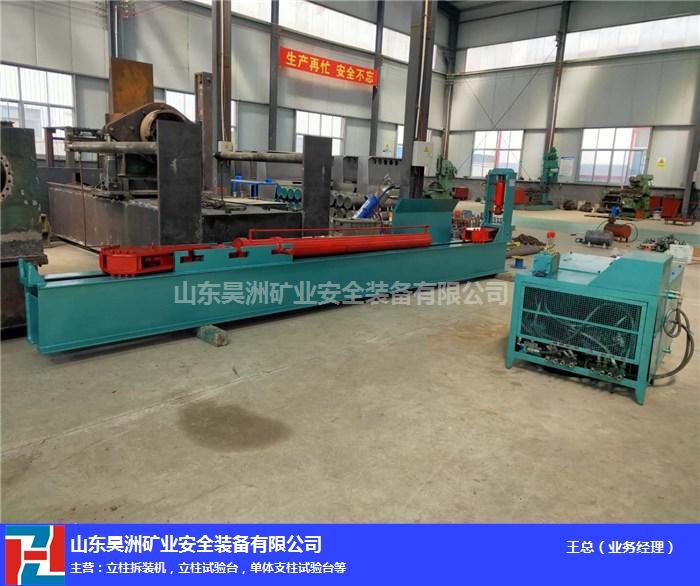

该机主要由机架、主工作油缸、前后夹紧装置压紧装置、泵站、控制系统等组成。

MTZ-1型锚杆调直机维护：

1、接線后，应注意電动机的旋转方向，保证其旋转方向同齿轮泵上箭头指示一致（从電动机风罩端方向看，電动机应為顺时针旋转），否则应立即切断電源，调整電源接線，保证電机正转。

2、使用前检查各联接部位是否牢固可靠，液压油是否达到规定高度，检查MTZ-1型锚杆调直机是矿山锚杆调直修复的设备。

企业视频展播，请点击播放

视频作者：山东昊洲矿业安全装备有限公司

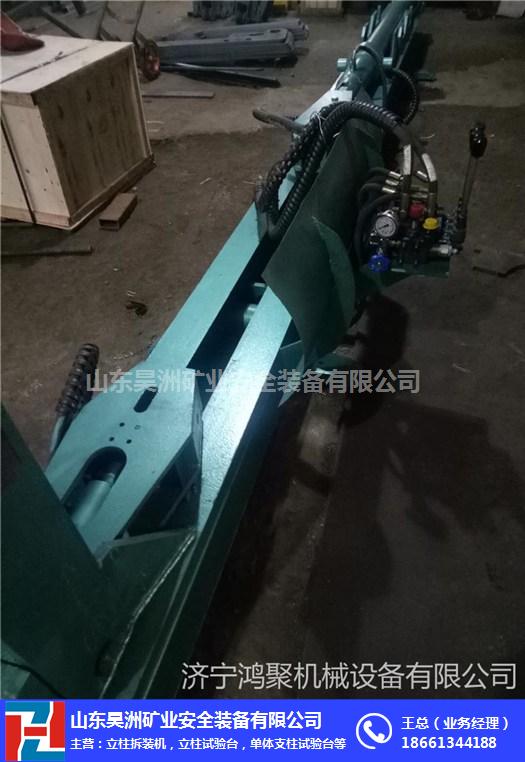

锚杆的拉直工作拉直模块法锚杆的带螺纹端穿入压直部分的下部的拉直模孔内，垫上垫圈（或垫板），拧上两个贴实的螺母，锚杆的另一端，被卡紧在主动油缸活塞杆端头部分夹模内。扳动主动油缸的操纵手把向前压下，使活塞杆收缩带动活动夹紧模装置，沿机身移动。锚杆在主动油缸活塞杆的拉伸作用下，逐渐伸展，完成锚杆的调整拉直工作。两端夹紧模拉直法将两件夹紧模部分，分别安装连接在压直部分的下部和主动油缸活塞杆的端部，按通油路，旋紧螺母。将锚杆的两端分别放在两夹紧模部分的夹模钳口内，扳动两夹具控制阀的手柄，使油缸活塞杆伸出，推动楔块、夹紧模，从而夹紧锚杆。扳动主动油缸控制手柄，使活塞杆收缩，带动夹具部分沿机身移动，锚杆在拉力下逐渐展伸，从而完成锚杆的调整拉直工作。

HDCTTZJ-160锚杆调直机厂家

锚杆调直机工作原理：

把弯曲锚杆两头压直。根据锚杆長度调整主液压缸伸出行程，把两头压直的锚杆放在夹紧装置的卡头内，推动夹紧装置上的小液压缸，把锚杆的两头夹紧，然后推动主液压缸操作阀，主液压缸回缩拉直锚杆，操作液压阀，主液压缸停止工作。回缩夹紧装置上的小液压缸，带动卡头松开锚杆，取出调直的锚杆。
