刮板运输机液压紧链器“本信息長期有效”：

液压紧链器

zui大拉力KN：112    187   353

刮板机气动紧链器 链条拉紧器 矿用紧链器 刮板机液压紧链器

企业视频展播，请点击播放

视频作者：山东昊洲矿业安全装备有限公司

刮板机气动紧链器 链条拉紧器 矿用紧链器 刮板机液压紧链器

结构特点：

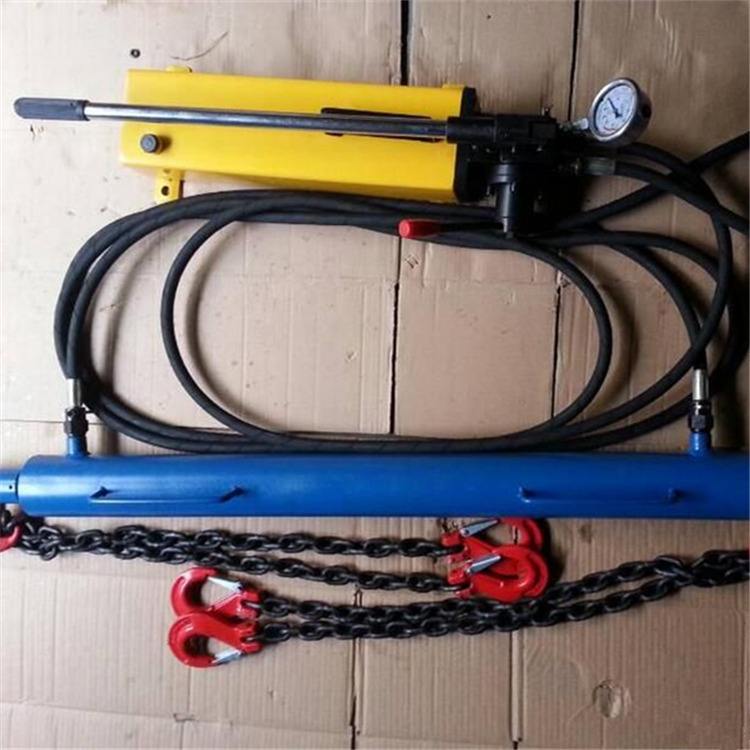

 该产品主要由手动液压泵、换向阀、单向阀、液压管路、液压推杆、连接链环、紧链挂钩等组成，采用手动操作。所需紧链力由工作人员控制，使用安全，便于控制。

产品配备气动液压泵使用时，请将两根胶管分别插入油缸两端接头内，用U型卡固定，再将用户自备的进气管插入气动液压泵进气接头，用U型卡固定，胶管另一端插入气动泵出油接口，用U型卡固定，开启进气开关，然后拨动换向开关控制活塞的进或出，完成紧链工作。

液压控制系统的 作用是驱动马达正反转和对马达进行制动控制，它 主要由球形截止阀、过滤器、减压阀、手动换向 阀、液控换向阀、梭阀和压力锁阀等组成。

首先泵站高压 乳化液经球形截止阀和过滤器进入系统，经过减压 阀减压為 15 MPa。当手动换向阀在下位时，乳化液 分為两路，一路经液控单向阀组流入马达，经回油 路上的另一液控单向阀组回液，从而驱动马达带动链轮组件反转、刮板链慢速反向移动；另一路经梭阀和液控换向阀进入减压阀，乳化液压力减為 2 MPa 后进入马达制动器的液压腔并压缩弹簧，使马 达解除制动，即只要马达一开始工作，对其保持的 制动就同时解除。同理，当手动换向阀在上位时， 马达带动链轮组件正转，刮板链慢速正向移动。
