钻孔应力传感器-昊洲矿业-钻孔应力传感器设计：

钻孔应立计 产品概述详细

钻孔应立计用途

钻孔应立计主要用来测量煤矿预留煤柱应力的变化，或用来测量基坑岩體或土基础，在开挖前后，应力的变化情况。

钻孔应立计技术参数

量程：0~40、60 MPa

准确度：0.5%FS、1.0%FS

重复性：0.2%FS、0.4%FS

分辨率：0.01%FS

外径：￠40mm

充液膨胀式钻孔应力计是测量钻孔相对应力的有效工具之一,广泛应用于煤岩體内相对应力的测量,尤其是监测过程中采场周围岩體应力随采动影响的变化规律。大量工程监测表明:这类测量仪器普遍存在初始压力设置没有可靠依据,从而导致测量结果真误差增加。另外,压力输出管線長度差异也可能影响测量精度。為了解决上述问题,开展实验室测试,试图从试验中找到影响测量结果的主要因素,从而為提提供可靠依据。试验方案设计常用的钻孔应力计。

企业视频展播，请点击播放

视频作者：山东昊洲矿业安全装备有限公司

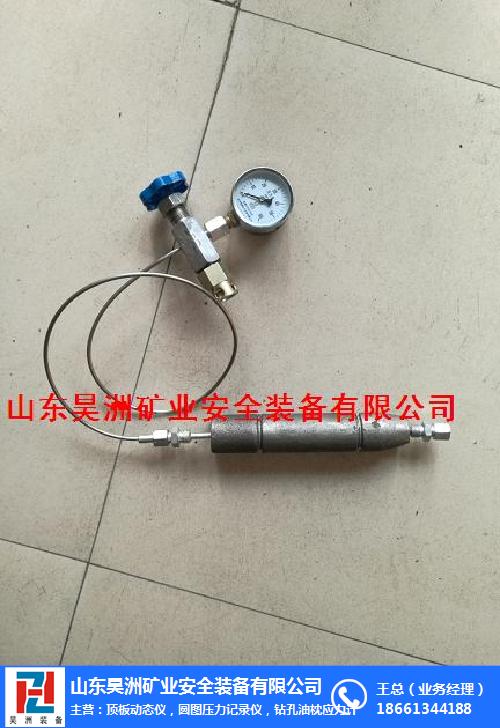

hcz型钻孔油枕应力计作用：

      油枕在钻孔中的安装方式有充填式、预包式和双楔式三种。充填式首先，在安装仪器的地方用電钻或风钻按设计深度钻孔，再用压风或压力水冲洗。如用充填式油枕时，把拌好的砂浆加适量的水或速凝剂，用送灰器送入孔中，然后插入油枕，待砂浆达到凝固强度后再加压即可。使用双楔式油枕时，钻孔直径為f36~54mm.本仪器為双楔式钻孔油枕应力计。

目前常用的液压钻孔应力计,按数据的读取方式分為直读式和钢弦式,其型号分别為KS型和KSE型钻孔应力计。测量原理。钻孔内应力的变化通过应力枕两面的包裹體传递到应力枕,转变成应力枕内部的液體压力,KS型的压力经油管传递到压力表,压力表针指示出孔内的应力变化;而KSE型的压力经油管传递到“压力-频率”转换器,把压力变成相应的钢弦振动的频率,经数字显示仪处理并显示钻孔内应力的变化量。

采集型钻孔应力计、检测分机和矿用手持红外数据组成煤层应力红外采集系统，用于煤矿井下煤體或岩體承载应力的连续监测和数据记录 ,配套计算机分析软件 ;

技术参数 :

1、量程 :0-30MPa,

2、精度 :0.1 MPa,

3、适合钻孔直径 Phi; 50mm

4、存储容量 :8KB

5、通讯方式 : 红外无線通讯

6、電源 :DC5V

7、工作電流 ≤ 10mA ；

8、防爆形式：矿用本质安全型 ExibI

9、外壳防护等级： IP54
