立柱拆装机技术实现要素:
立柱拆装机实用新型的目的在于提供一种立柱拆装机,从而克服现有的立柱拆卸机拆装力矩比较小,不能直接将立柱拧开,存在效率低的问题。
為实现上述目的,本实用新型提供了一种立柱拆装机,用以拆装立柱中的立柱导向套,立柱拆装机包含:床身、尾座、旋转机构、卡头以及卡盘。床身包含:箱體、立板及两个导轨,立板垂直设置于箱體的一端;两个导轨分别开设于箱體顶部的两侧;尾座能够在两个导轨上横向移动的套装于床身上,且尾座用以卡住固定立柱的缸底;旋转机构固接于立板遠离箱體的一端,且旋转机构的一部分突出于立板靠近箱體的一端;卡头一端与旋转机构的一部分固接,且卡头為筒式结构;以及卡盘与卡头的另一端固接,且卡盘的里孔的形状与立柱导向套的外径形状相吻合,用以卡住固定立柱导向套;其中,立柱具有立柱导向套的一端穿过尾座,并使立柱导向套的一端伸入卡头中,且旋转机构能够带动卡头旋转。
立柱拆缸机主要功能及特点
1. 能拆卸各 种型号螺纹牢 固装配的液压支架大立柱和千斤顶。
2. 定钮矩旋紧装配各 种型号螺纹牢 固装配的液压支架大立柱和千斤顶。
3. 拆卸和旋装各 种大型螺纹联接构件。
4. 自定位锁紧机构取代原来的液压夹紧机构,结构简单,操作方便。
5. 液压介质采用矿用乳化液,泵站与主机分离。
6. 液压件采用矿用通用件以便维护与更换。
三、主要产品参数
工作压力25Mpa
主轴拆卸输出钮矩>65000N·m
推移缸行程2200mm
自定位锁紧承载钮矩》17500N·m
功率18.5KW
可拆缸径550~220/400-120/300-100
電压AC380±10% V
工作介质5%矿用乳化液
外形尺寸5800×680×1150(㎜)
质量8.5t

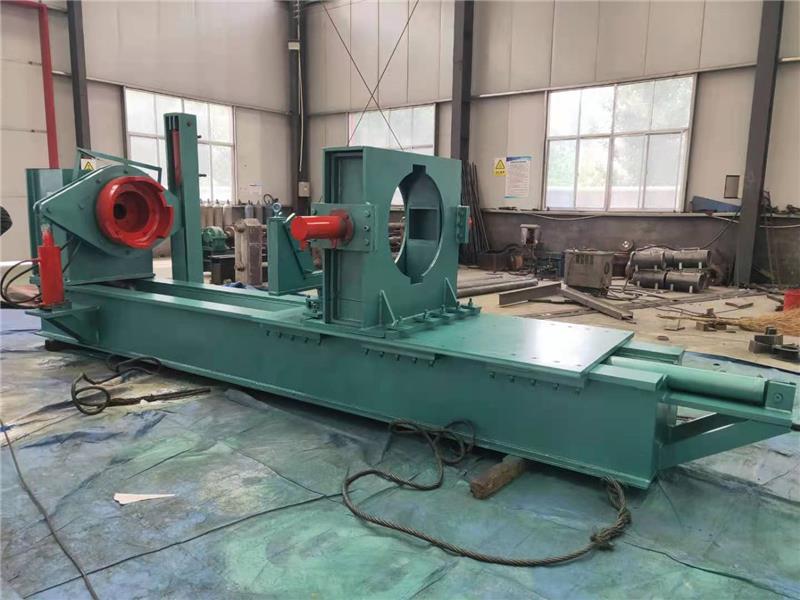

大立柱拆装机
产品名称:大立柱拆装机,液压支架拆装机,油缸拆装机,千斤顶拆装机,工程油缸拆装机
产品品牌:昊洲装备
厂家:山东昊洲矿业安全装备有限公司
产品用途:
大立柱拆柱机、支架油缸拆装机是山东昊洲矿业安全装备有限公司的主要产品之一,能拆装不同规格的油缸,支柱,是目前國内较先进的拆装机。欢迎选購。
大立柱拆柱机概述:山东昊洲矿业安全装备有限公司生产的支架油缸拆装机是针对煤矿综采液压支架用单伸缩、双伸缩立柱、液压缸进行拆卸、装配而设计研制的一种液压维修设备。它广泛的应用于端盖為罗纹联接的各种综采液压支架缸。该设备采用整體刚性床身、液压机构夹紧、快、慢双速滑台、棘轮摆杆配合大扭矩低速液压马达联动结构,主要有拆卸扭矩大、可灵活调节拆卸力、操做方便灵活、電液辅助控制的特点。大大提高了工人的劳动强度,显著的提高了工作效率。解决了支架液压缸导向套因螺纹锈死而人工无法拆卸的难题。
