直接与减速器输出轴相联,工作时用来夹紧支柱的底座和油缸。
偏心式双向自紧卡盘主要由卡盘體、转盘體、偏心轮、轴架體及导向拔销等组成。
工作原理:转盘體在卡盘體内转动,通过销轴带动三个偏心轮沿卡盘中心射線等量移动,改变三个偏心轮内测直径尺寸完成对底座或油缸的加紧、放松。
卡盘的装卸:将卡盘的联轴盘键槽对准减速器输出轴的键,用力将该盘推到限位处為止,然后将挡环、垫圈套在螺钉上,并把螺钉拧紧在输出轴上,卸时先把螺钉松开,卸下联轴盘。
支柱拆柱机主要用途
支柱拆柱机是矿用防DW﹨DZ型单體液压支柱、飘浮支柱、悬移支撑架支柱的型拆卸设备.根据拆换卡头及夹紧控制模块,能够拆卸左右的多种多样支柱。它具备夹紧扭矩大,紧抱组织可挪动进而可对基座可前顶后拉式的拆卸,缓解建筑工人劳动效率等优势,在拆柱全过程中保持专业化,进而加速了拆柱和检修全过程。 这是现阶段中國一體化水平zui高,拆卸范畴较广的这种新式拆柱机。

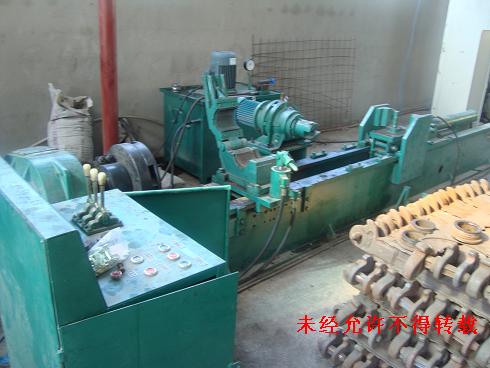

一种新型单體液压支柱拆柱机,其床身一端装有主减速器,并与调心卡盘相连。床身另一端固定有辅助油缸。床身一侧装有拆阀装置。液压夹头,导向滑車、卸盖装置均安装在床身矩形导轨上,且拔柱油缸作用于导向滑車,该机由液压系统及電器控制部分操纵控制。该机可一次性完成拆卸支柱的三用阀、底座和手把體钢丝、顶盖、低座、手把體、活柱等零部件,使其单體液压支柱全部解體,实现了拆卸支柱机械化。它具有结构新颖,拆柱,质量好,安全可靠,经济和社会效益显著等特点。是目前煤矿井下支护用单體液压支柱拆卸的理想设备。
