矿用液压锚杆调直矫正机 弯曲锚杆修复机 矿用锚杆调直机
工作原理及结构
本机由泵站提供动力,工作时将弯曲的锚杆在压紧装置下进行初步压直,然后插入前后夹紧装置夹紧,启动主工作油缸进行拉直,使之产生塑性变形,从而达到修复的目的,使锚杆拉直。
该机主要由机架、主工作油缸、前后夹紧装置压紧装置、泵站、控制系统等组成。
四、整机安装及使用
1、按地基图打好基础,留出地脚螺栓预留孔。
2、電器必须严格按相关规定安装,必须按规定设备接地和保护。
3、接好管路。
4、将油箱充足32#(冬季),46#(夏季)抗磨液压油。
5、先启动液压站,待各工作油缸充满油量,再对油箱注油至油票位置。
6、点试電机转向,观察是否与箭头方向一致,如不一致应调整接線端。
7、调整压力,缓慢推(拉)升降油缸手柄,观察压力表读数,当活塞杆不动时压力為,此时把手柄扳到中位,记下压力值,如果压值不在10-16MPa之间应调整换向阀左前方或右前方旋扭,直至压力在10-16MPa之间為止。
废旧钢筋调直机,也叫废钢筋调直机、旧钢筋调直机、钢筋调直机,是一种可将弯钢筋、旧钢筋、废钢筋、钢筋料头等使用过程中余下或遗弃的废旧钢筋进行加工调直的建筑机械设备。
废旧钢筋调直机的优点:
该机體积小移动方便,工作,操作安全,使用寿命長。可直接到挖掘机拆迁现场对30cm以下的弯曲钢筋一次性调直、且一个人可独立操作、是人工效率的二十几倍,是传统调直机的取代产品,真正的使由于建筑拆迁或施工废弃的钢筋原料,变废為宝,节约成本提高经济价值同时也是废旧钢材行业人士之。

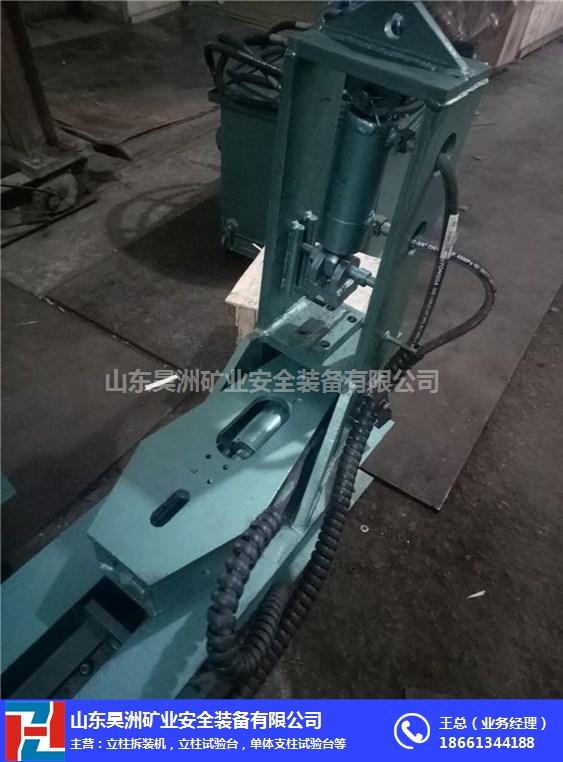

CTTZJ-160型调直机主要由机身、压直机构、预拉模具、主副夹紧装置、主油缸、控制机构组成。
通常情况下由用户自行配套泵站,一般采用小型乳化液泵站作為拉直机的配套泵站。机身采用两根平行工字钢制作,中间有加强板连接。上平面一端装有压直机构,另一端安装两块止座板和主油缸等。压直机构由两块支座侧板焊接固定在机身一端,中间有上下两块调直块和小油缸等组成,可对加工工件的小变形部分作以调整压直,以及对类似工件的加工。夹具部分由夹模钳口、楔块、耳环型油缸和外壳體等组成,其功能是对加工工件的两端头实施夹紧固定和為锚杆的调整拉直作好前提准备工作。油缸部分主要有耳轴式缸體、活塞、活塞杆、密封装置等组成。它是拉直机的主导部件。
