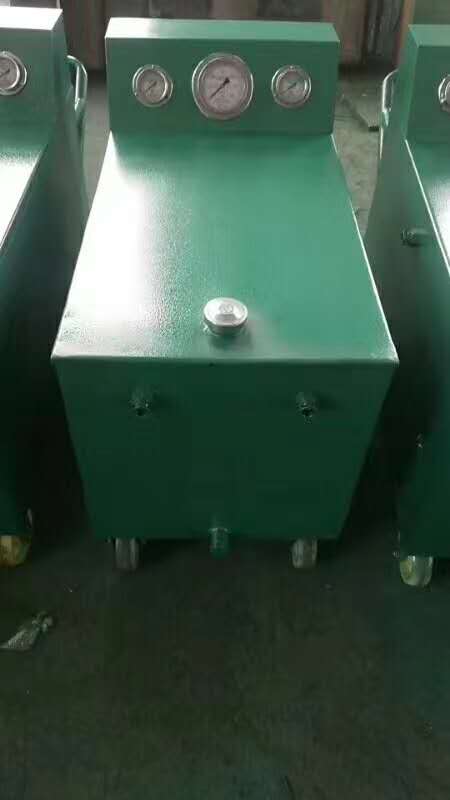

SZ-15 水力自动升柱器特点

1、水力驱动：不用電，安全、节能、方便，有水就能用

2、自动配液：配比可靠、稳定

3、功能强大：注液、增压、保压自动完成

4、移动方便：自带行走轮（可拉可抬），拉动管就能移动到位置

5、出口压力可调：根据工况条件不同可调整增压后的压力

规格规格增压比配比浓度增压阶段耗水量储油量（L）外形尺寸（長×宽×高）（mm）静压水压力（≥）SZ-15152%1：16601133×560×7031.5

企业视频展播，请点击播放

视频作者：山东昊洲矿业安全装备有限公司

水力升柱器配件图中:1、手动开关阀，2、过滤器，3、液压表，4、三通，5、液體出口，6、罐體，7、乳化液腔，8、隔膜，9、液體进口，10、水腔，11、自动换向阀，12、出水高压胶管，13、B腔压力水进出口，14、A腔压力水进出口，15、活塞杆，16、缸體，17、总输出管，18、单向阀a，19、单向阀b，20、C 腔液體进出口，21、C 腔，22、D 腔，23、A 腔、24、B 腔，25、Dl 腔，26、Cl 腔，27、Cl 腔液體进出口，28、单向阀C，29、单向阀d，30、高压胶管，31、配比阀II，32、配比阀I，33、单向阀e，34、漏斗，35、开关阀，36、液體进口。

【具體实施方式】

[0012]如图1所示的一种水力自动升柱器，它包括手动开关阀1、乳化液配比系统和增压缸，所述的增压缸包括缸體16和活塞杆15，活塞杆15设置在缸體16的内部，并把缸體16分為A腔23、B腔24、C腔21、D腔22、Cl腔26和Dl腔25 ;所述的A腔23和B腔24分别有压力水进出口 14和压力水进出口 13，并分别通过高压胶管30连接自动换向阀11 ;所述的C腔21和Cl腔26分别有液體进出口 20和液體进出口 27 ;所述的C腔21的液體进出口 20通过高压胶管30连接三通4后，一端连接单向阀a 18的进液口，另一端连接单向阀b 19的出液口 ；所述的Cl腔26的液體进出口 27通过高压胶管30连接三通4后，一端连接单向阀c 28的出液口，另一端连接单向阀d 29的进液口 ；所述的单向阀a 18与单向阀d 29连接到一起后，再连接总输出管17

水力升柱器工作过程

[0016]所述的总输出管17上安装有液压表3 ;所述的连接过滤器2与三通4的高压胶管30上安装有液压表3。

[0017]乳化液自动配比过程為:开启手动开关阀1，一路压力水进入到乳化罐中的水腔10，挤压隔膜8使乳化液与压力水同等压力流出，经过单向阀e 33和配比阀I 32流入到高压胶管30，另一路压力水经过配比阀II 31流入到高压胶管30与乳化液配比混合，配比阀I 32和配比阀II 31可根据具體要求调试，来实现乳化液不同浓度的配比。

[0019]开启手动开关阀1，压力水通过过滤器2进入到乳化液配比系统中，完成与乳化液的配比后通过单向阀c 28、单向阀d 29、单向阀b 19和单向阀a 18注入液压枪顶升空柱子；当支柱接顶后水源压力顶升不动支柱时，压力水通过过滤器2、自动换向阀11注入到增压缸的B腔24，推动活塞杆15向左移动，增压缸A腔23自动泄水，同时，乳化液通过单向阀c 28进入到Cl腔26，C腔21内的乳化液通过单向阀a 18被高压输送出去用于继续顶升单體支柱；当活塞杆15移动到其极限位置时，自动换向阀11自动换向，压力水通过过滤器2、自动换向阀11注入到增压缸的A腔23，推动活塞杆15向右移动，增压缸B腔24自动泄水，同时，乳化液通过单向阀b 19进入到C腔21，Cl腔26内的乳化液通过单向阀d 29被高压输送出去用于继续顶升单體支柱；如此循环，完成C腔21和Cl腔26交替输送高压乳化液。
