水力升柱器SZ 9-通辽水力升柱器-昊洲矿业设备：

水力升柱器适用范围

条 本规程适用于煤矿使用/水力升柱器作业的人员。  二、使用条件  第2条 本设备适用于巷道维修、掘进、边角煤开采、抢险救灾 时单體液压支柱的 升柱作业。  第3条 设备的操作人员必须是：经过专业技术培训、考试合格， 并持有的架 棚支护工或端头维护工。第4条 当设备周围环境中的温度低于0℃时，严禁使用。当确有结 冰危险时，必须使用压缩空气接进水口，将设备中的余水排出。  三、水力自动升柱器安全规定:第5条 使用SZ-15型水力自动升柱器时，进液口的压力不得大于2.0MPa，以1.5-2.0MPa為宜。第6条 使用SZ-15型水力自动升柱器时，从井下2寸静压供水管引入进液，进液使用的胶管耐压不 得低 于4.0 MPa；从出液口至注液枪的胶管，耐压不得低于40 MPa。第7条 设备不用时，必须关闭进水截止阀。第8条 使用时，应严防缺油。本机储存油箱容量為50L，使用 时，至少加入20L。第9条 进液胶管必须使用φ19胶管，出液胶管必须使用φ16高压胶管。0条 升柱工作结束后，必须关闭进液口截止阀。1条 因注液枪接口為φ10，出液胶管為φ16，使用时必须将φ16变φ10的变头接在注液枪上。 2条 本机在使用过程中，泄水口有余水排出，是正常泄水。若将泄水口堵塞，本机将无法工作 ，因此严禁堵塞泄水口。3条 检修或维护本机时，必须将进液口的截止阀关闭，并打开注液枪排出残余压力水后，方可 检修或维护。

企业视频展播，请点击播放

视频作者：山东昊洲矿业安全装备有限公司

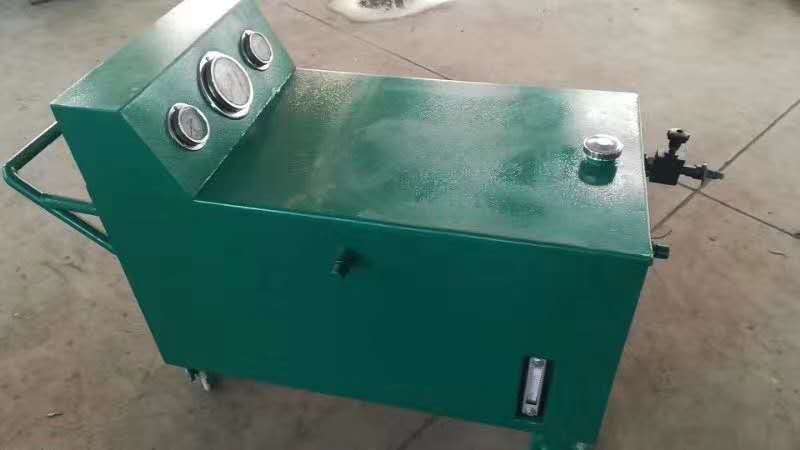

水力升柱器产品功能：

　　用水力顶升单體支柱，代替乳化液泵站。

　　以静压水的水压為动力，通过增压缸增压，到达在有水源的地方，不需電力便拥有一个小型乳化液泵站的目的。為巷道维修、掘进、边角煤开采、抢险救灾等无泵站有水源的地方提供便利。兼职时分两个阶段：

　　水力升柱：水源压力能顶升空柱子时，水源直接顶升单體支柱。速度快，节省水；同时按比例自动配比乳化油，配比稳定、可靠；

　　增压升柱：水源压力顶升不动柱子时，自动转入增压升柱状况。增压比大，初撑力高。

　　水力升柱器产品特点：

　　1、水力驱动，不用電。安全、节能、方便。

　　2、自动配液，配比可靠、稳定。

　　3、全自动，应用方便。直接应用注液枪。

　　4、體积小、重量轻、轮式支撑，拉动能走。

　　5、静音。

水力升柱器产品原理：

　　动作：翻开截止阀压力水进入驱动腔B，A腔回水经过单向阀4去往注液枪顶升空柱子，同时，C、D腔吸排乳化油与水混合，实现配液。支柱接顶后水源压力顶升不动支柱时，背压阀5自动翻开泄水，转入增压状况，E、F腔增压后的高压水继续顶升单體支柱，直至实现支护。行程终了时换向阀3自动换向，E、F腔交替输出高压.

　　增压缸有大活塞和小活塞，且大小活塞在同一轴線上，

　　水驱动力= 大活塞推力 = 小活塞阻力

液压支柱水力升柱器 矿用手动快速注液工具 SZ-12水力升柱器

水力升柱器应用;

　　本机无人值守，无操纵阀，无需操纵。需求升柱时直接应用即可。

　　不应用时若不关闭截止阀，会一直处于高压待命状况。应用完毕后关闭截止阀。

　　本机进口水压比乳化液泵站压力低，所以，升柱速度比平时慢。

　　本机在增压升柱阶段，泄水口有余水排出，是正常泄水。

　　水力升柱器储存与保养:

　　不用时拆除水管后，请把进水管截止阀关闭，并且把进出口都用防尘布包好，防止杂物进入，影响下次应用。

　　升井不用时存放地址严禁有冰冻。确有结冰凶险时，可用压缩空气接进水口，往返几分钟后能把余水排出。

　　水力升柱器技术参数：

　　增压比：6

　　配比浓度：2.5%

　　出液量：25L

　　水源压力： P≥2.5 Mpa

　该产品具有结构紧凑，操作方便省力，支设速度快，初撑力大等优点。可确保顶板安全、减少冒顶事故。

　　二、结构特征：液压升降

　　三、型号说明：HSY-512

　　四、主要技术特征

　　油缸直径 30

　　柱塞直径 10

　　额定工作压力Mpa（kgf/cm2）69.4（708）

　　额定初撑力Kn（tf）   49（5）

　　升程    120

　　重量   7

　　贮油量0.12

　　油液牌号   20#机械油
