密封性试验。要分别进行低压和高压密封试验。
①低压密封试验。对双伸缩立柱,先使中间缸伸出1/3,分别向各进液口供3.4 MPa的压力液,并保压2 min,压力降不得超过0.5 MPa,且空置的进液口不得渗漏。
由活柱进液口供3.4 MPa的压力液,在活柱伸出1/3、2/3行程的情况下,重复上述试验。
对单伸缩立柱和各类千斤顶,在活柱或活塞杆伸出全行程1/3、2/3行程的情况下,分别向上、下腔供3.4 MPa的压力液,并保压2 min,压力降不得超过0.5 MPa,且不得有渗漏。
②高压密封试验。供应压力為泵站工作压力(与安全阀相通腔,按安全阀放泄压力),重复(2)中①项的试验。
企业视频展播,请点击播放
视频作者:山东昊洲矿业安全装备有限公司

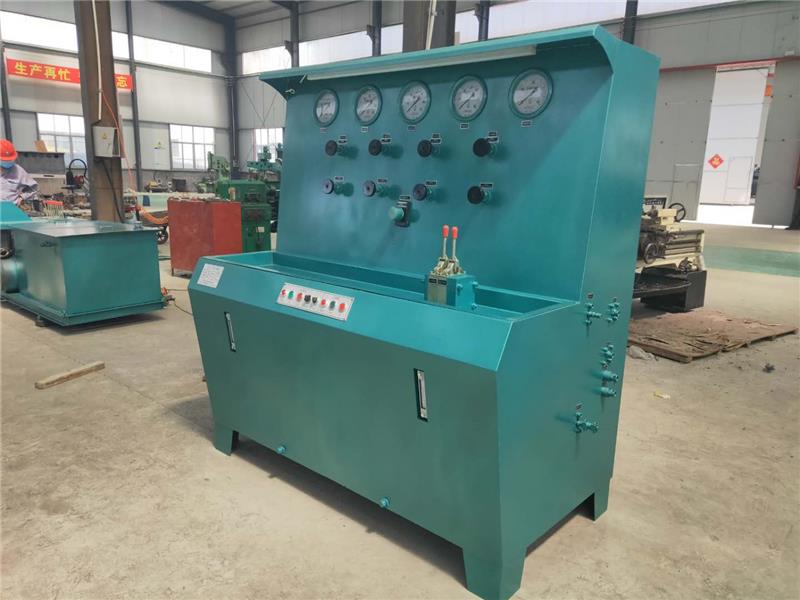

结构特点及原理简介
3.1结构特点
试验台集中了动力部分、控制部分、電气控制及保护部分。它既满足矿用立柱千斤顶的试验,又可满足常规液压元件的调试检修,其主要特点如下:
⑴、油系统采用手动变量柱塞泵(31.5MPa,15L/min)。
⑵配备外接乳化液泵,增大了充夜的流量,提高了试验的工效,试验台内配有低压乳化液充液泵,保持了设备的完整性、成套性。
⑶增压缸采用大容量双作用增压缸。大容量输出单缸达1.9升,它与油系统中设置的小流量调速阀组合,满足试验标准中要求的60MPa压力下、0.04L/min的小流量性能试验。
⑷采用電动卸荷保压阀,提高操纵使用的可靠性,降低劳动强度,同时保压元件选用煤矿常规的保压单向阀,便于维修保养和配件的更换。
⑸采用低压表自动保护阀,避免因误操作引起的低压压力表损坏。
⑹大小流量两档采用電动操纵,油乳化液系统自动保护,保压到时报警等。
⑺试验台适用于范围广,既涉及支架阀柱类,又涉及支柱三用阀,真正做到一机在手,试验全有。
立柱试验台液压系统由三部分组成:
(1)1為液压源部分,主要由高压油泵站、低压乳化液泵、压力控制系统和增压回路组成。
油泵岀口压力由溢流阀调定。油泵输出的液压油驱动双向增压缸将压力增压1°倍,压力為80MPa.
计算机测控系统
计算机测控系统见图1 ,由商務计算机、压力传感器、压力表及测控软件组成。先设定试验过
程参数,然后软件根据选取的被试件类型运行不同的程序模块,对各类阀进行出厂试验。计算机按
试验时序及设定的试验过程参数采集相应的压力传感器的压力信号,试验结束后自动生成试验报
告,并将试验数据存贮,供以后查询和管理。
