大立柱千斤顶综合试验台/電脑检测/精度/效率快详细介绍

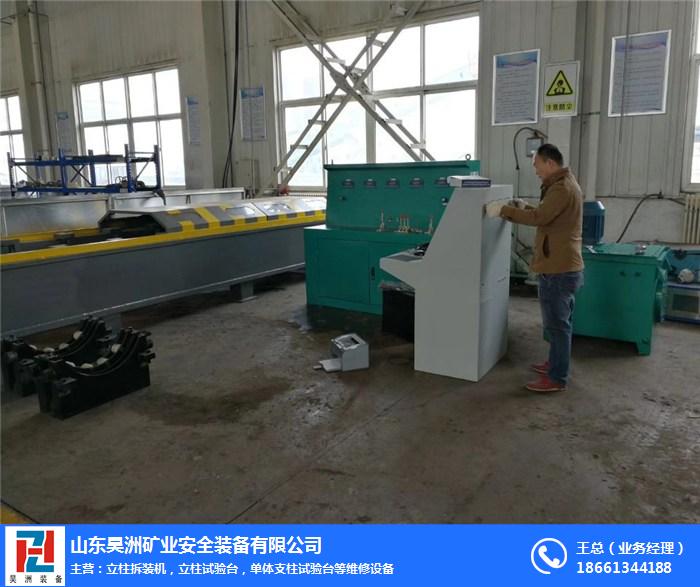

LQZ-3C 型立柱千斤顶试验台 是对全國各煤矿走访调研,综合國内外各种试验台的优缺点,开发设计出新型立柱综合试验台,它可以广泛应用于煤矿立柱、千斤顶出厂试验。 试验台与卧式压机或立式压机配套使用能完成对 立柱、千斤顶 压力密封性能检测。因此是厂矿液压试验、维修工作中用途较广 的一种综合试验台。
立柱试验台系统介绍
1 、液压系统设计
试验台液压系统由三部分组成:
(1) I 為液压源部分,主要由高压油泵站、低压乳化液泵、压力控制系统和增压回路组成。
油泵岀口压力由溢流阀调定。油泵输出的液压油驱动双向增压缸将压力增压1°倍,压力為
SOMPao
乳化液泵站输出压力由溢流阀调定,其作用是给被试阀充低压液进行低压密封试验和给换向阀
充液进行换向机能试验。
(2) H為试验系统部分,由换向阀、向阀、截止阀、稳压罐、压力表及压力传感器等组成。A、
B、P、T 是试验台的四个压力出口。同时A 口、B 口在试验台右侧各有一个外接口,用来连接外部
小油缸(用户自备)对换向阀进行换向机能试验。
(3) m 為被试液压件部分。被试液压件的进出液口分别与试验系统部分II的A、B、P、T 口相
连。

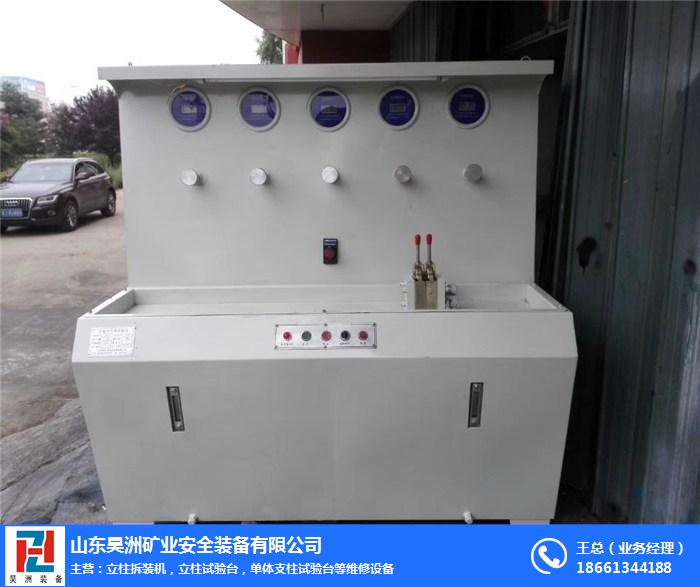

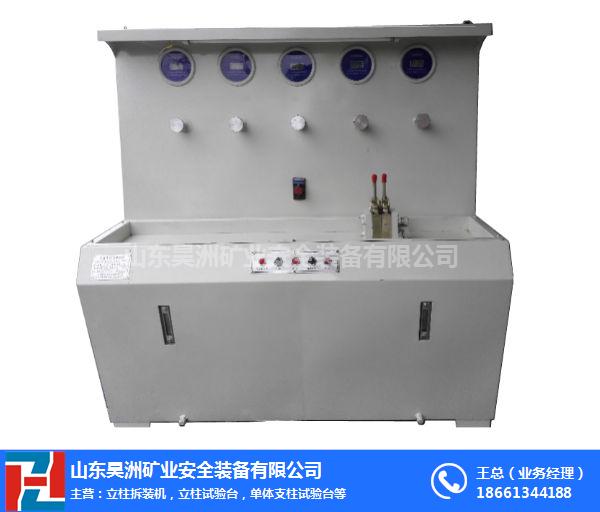

立柱试验台的制作方法
立柱试验台,包括有升柱表Ⅰ、回柱表Ⅰ、升柱表Ⅱ、回柱表Ⅱ、检修表、升柱表Ⅲ、回柱表Ⅲ、转换阀、保压单向阀Ⅰ、低压電机、液位控制器、保压单向阀Ⅱ、保压单向阀Ⅲ、浮球、低压泵、隔离网、高压電机、多级循环增压器、高压溢流阀和滤网,其特征在于:所述的立柱试验台设置有升柱表Ⅰ、回柱表Ⅰ、升柱表Ⅱ、回柱表Ⅱ、检修表、升柱表Ⅲ和回柱表Ⅲ,所述的升柱表Ⅰ和回柱表Ⅰ与保压单向阀Ⅲ连接,所述的升柱表Ⅱ和回柱表Ⅱ与保压单向阀Ⅱ连接,所述的检修表与转换阀连接,本实用新型具有结构紧凑、系统简单、拆装方便、降低维护成本等优点。
