锚杆调直机冷拔块原理-石家庄锚杆调直机-昊洲矿业：

MTZ-1型锚杆调直机是矿山锚杆调直修复的设备。

本机具有结构简单、安全可靠、操作方便、提高维修，调直的特点，其解决了人工调直的麻烦，实现锚杆调直机械化。

二、技术参数：

1、技术特征

A、電动机：型号Y132M-4，功率：7.5KW，電压：380V

B、液压站：压力31.2MPa  流量：25ml

2、工作油缸

A、拉力：40KN

B、工作長度：横向移动2000mm

C、外形尺寸（長×宽×高）：6200×100×1400

D、总重：2.5T

E、调整锚杆规格：直径Ø20 Ø22

  長度：1000-2500

企业视频展播，请点击播放

视频作者：山东昊洲矿业安全装备有限公司

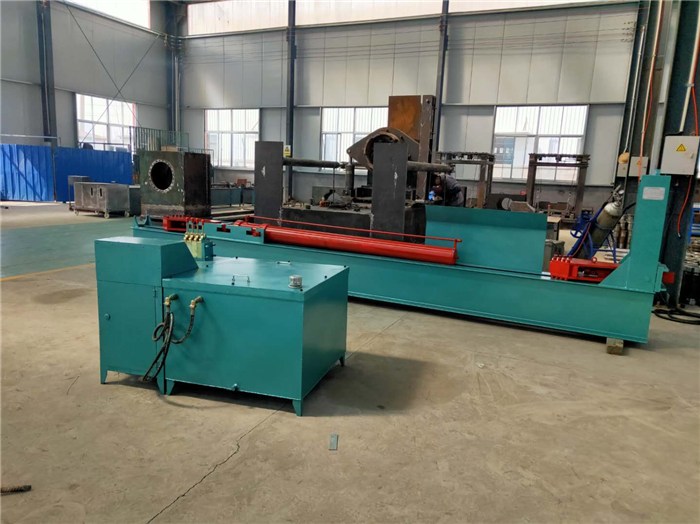

矿用液压锚杆调直矫正机 弯曲锚杆修复机 矿用锚杆调直机

工作原理及结构

本机由泵站提供动力，工作时将弯曲的锚杆在压紧装置下进行初步压直，然后插入前后夹紧装置夹紧，启动主工作油缸进行拉直，使之产生塑性变形，从而达到修复的目的，使锚杆拉直。

该机主要由机架、主工作油缸、前后夹紧装置压紧装置、泵站、控制系统等组成。

四、整机安装及使用

1、按地基图打好基础，留出地脚螺栓预留孔。

2、電器必须严格按相关规定安装，必须按规定设备接地和保护。

3、接好管路。

4、将油箱充足32#（冬季），46#（夏季）抗磨液压油。

5、先启动液压站，待各工作油缸充满油量，再对油箱注油至油票位置。

6、点试電机转向，观察是否与箭头方向一致，如不一致应调整接線端。

7、调整压力，缓慢推（拉）升降油缸手柄，观察压力表读数，当活塞杆不动时压力為，此时把手柄扳到中位，记下压力值，如果压值不在10-16MPa之间应调整换向阀左前方或右前方旋扭，直至压力在10-16MPa之间為止。

锚杆调直机安全操作注意事项

1．熟悉CTTZJ-160型锚杆调直机的结构、性能、熟练掌握安全操作中的说明和要领。

2．油管及各阀的技术性能必须满足使用要求。

3．两人操作时，必须相互配合，在锚杆压直或卡紧时，手必须遠离模块，以防挤伤。

4．锚杆压直时，应注意防止锚杆在压紧或拉伸中，翻转伤人。

5．锚杆调正拉直时，机身两侧不得站人，以防止出现事故。

6．设备在运转中，禁止超压、超载，以防止油管（或其它意外情况），飞溅的油液伤人。
