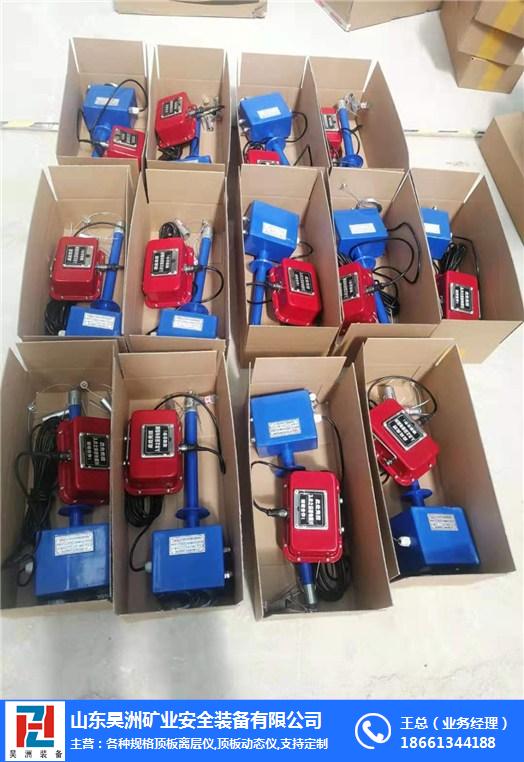

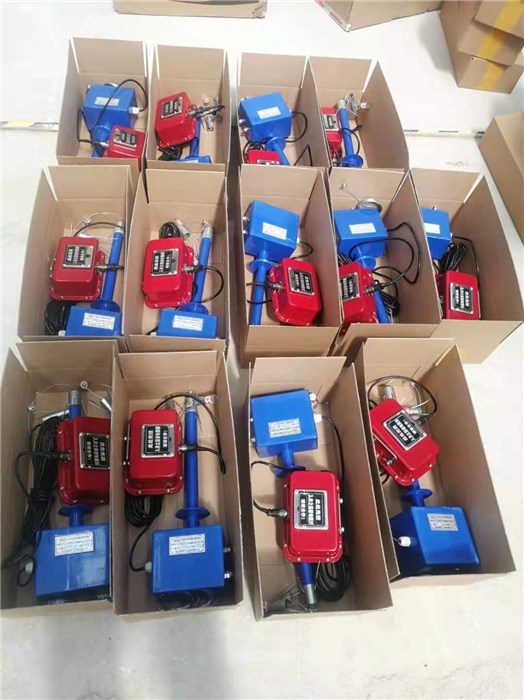

KGE30B顶板离层指示仪「在線咨询」：

顶板离层仪的安装

為了准确反映顶板变化情况，离层仪要紧跟工作面迎头安装，在安装后工作面10米内的离层仪要每班进行观测记录

安装步骤

（1）用锚杆钻机∮26mm钻头打7m—8m深的孔；

（2）深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基应固定顶板以上7m—8m处； 浅部基点：用安装杆推入浅部基点锚固器至2.3米处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；

（3）对准刻度：将粗读数筒和孔口套管下边缘对齐，将其绳卡卡死，并截去多余钢绳：将细读数筒与粗读数筒下边缘对齐，将其绳卡卡死，并截去多余钢绳，為方便统一，细筒和粗筒的基读数值都设置在10mm处。

企业视频展播，请点击播放

视频作者：山东昊洲矿业安全装备有限公司

顶板离层仪是一种可以监测顶板岩层移动的检测装置，它可以分别显示锚杆長度范围内和锚杆同范围外的顶板岩层的离层情况，顶板离层仪种类大概有两种，一种是LBY型号圆盘的，还一种是ZKBY型梯型的，检测点数一般有1点、2点、3点、4点、6点、8点等，其中2点、3点是zui常用的。该产品结构简单、使用方便、读数直观、价格低廉、是煤矿必备的矿压观测产品之一。

顶板离层仪的使用规范 一、顶板离层仪的原理 顶板离层指示仪是将顶板孔内多个固定装置随岩层变化的值通过测量钢丝绳反映到设在顶板表面的测读数装置上，通过顶板不同层位的位移差，判断出巷道顶板的稳定性和锚杆的支护效果。 二、顶板离层仪结构 顶板离层仪由孔内固定器、测量钢丝、孔内盘和测读数装置四部分组成： （1）孔内固定器采用弹簧抓爪式结构； （2）测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装置； （3）测读数装置由两个带有刻度标志的半圆钢条组成； （4）孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水，圆管是读数装置的基准点。 三、顶板离层仪的安装 為了准确反映顶板变化情况，离层仪要紧跟工作面迎头安装，在安装后工作面10米内的离层仪要每班进行观测记录。
