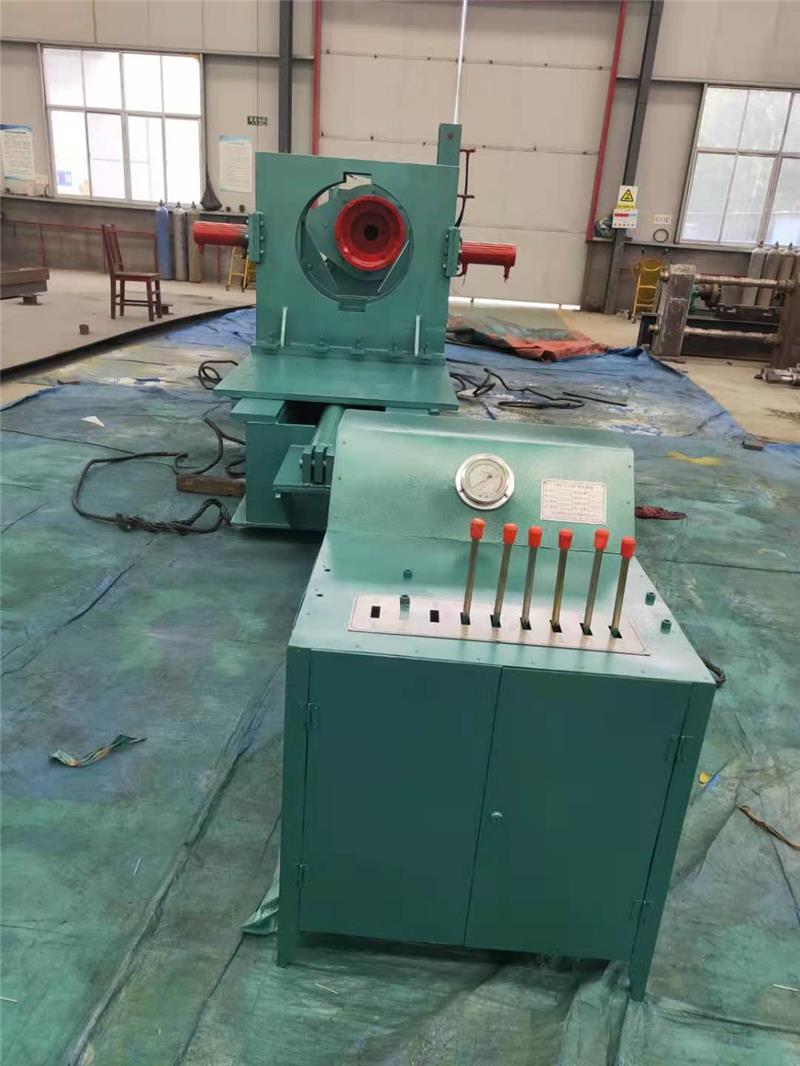

大立柱拆柱机选择要拆卸液缸的型号，装上相对应的卡板，拆缸的导套外形选择卡模并装好。（根据油缸的种类和外形制作卡模套）调整好拆卸机V型垫块的中心高、夹紧油缸后座，并找到油缸上可用的支口止住夹紧座（用于防止转动）。向前移动滑台使导套进卡模，启动卸盖卡盘旋松导套螺纹。

大立柱拆柱机是液压支柱、油缸、悬移支架拆柱设备，它具有夹紧矩大、拆柱、维修质量好和减轻工人劳动。

企业视频展播，请点击播放

视频作者：山东昊洲矿业安全装备有限公司

大立柱拆柱机拆解过程有两种方法：

A，先拆中缸导套→再拆外缸导套→吊下立柱→在拉缸机上拉下外缸→调走外缸→开启、压下底阀→拉出活柱。

B，先拆外缸导套→吊下拉出中缸→吊上中缸→装好中缸尾部的卡板→夹紧后拆下中缸导套→吊上拉缸机拉出导套、活柱。

C，先用A方法拆卸，如果中缸导套太紧使中缸旋转，就要用B方法来进行拆卸。

立柱拆缸机主要功能及特点

　　1. 能拆卸各种型号螺纹牢固装配的液压支架大立柱和千斤顶。

　　2. 定钮矩旋紧装配各种型号螺纹牢固装配的液压支架大立柱和千斤顶。

　　3. 拆卸和旋装各种大型螺纹联接构件。

　　4. 自定位锁紧机构取代原来的液压夹紧机构，结构简单，操作方便。

　　5. 液压介质采用矿用乳化液，泵站与主机分离。

　　6. 液压件采用矿用通用件以便维护与更换。

　　三、主要产品参数　　

工作压力25Mpa

　　主轴拆卸输出钮矩>65000N·m

　　推移缸行程2200mm

　　自定位锁紧承载钮矩》17500N·m

　　功率18.5KW

　　可拆缸径550~220/400-120/300-100

　　電压AC380±10% V

　　工作介质5％矿用乳化液

　　外形尺寸5800×680×1150（㎜）

　　质量8.5t
